پروژه شرکت یافته در چهارمین دوره مسابقات طراحی انجمن کتیای ایران
ircatia.ir Competition 2017
توضیح پروژه:

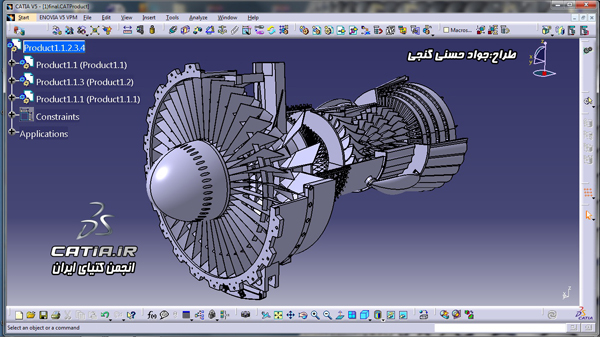

طراحی موتور جت .
این طرح نمونه برداری شده از یک موتور جت در دانشگده مهندسی مکانیک(دانشگاه سمنان) میباشد.
که بدنه آن ایده گرفته از همان نمونه((طول ۴ متر،قطر ۲.۸۰)) ولی برای طراحی اجزای داخلی آن هیچ ایده و ذهنیتی نسبت به آن نداشتم، و تصور قطعات داخلی که چگونه طراحی و چینش شده اند و چه موقعیتی اجزا دارند بسیار برایم سخت بود.
با جستجوی زیاد از طرح های مختلف ایده گرفتم. مشکل دیگری که پیش رو داشتم ،نبودن هیچ اندازه ای از قطعات که بسیار طراحی را سخت میکرد، که با آزمون و خطا های زیاد ، دادن اندازه های مختلف و تلاش بسیار در به نتیجه رسیدن اندازه ها بسیار کار زمانبر شد.
روند طراحی:قطعات را برای راحت تر کردن مراحل طراحی به ۵ قسمت تقسیم کردم.
۱) بدنه اصلی base
۲)بدنه برق
۳)بدنه دینام
۴) بدنه فن
۵) بدنه تخلیه(پایانی)
که هر یک از بدنه اجزای تشکیل دهندده منحصر به خود را دارد و با هم مونتاژ شده اند.
در مجموع قطعه با ۱۸۳۶ قطعه مونتاژ و تشکیل شده است.
تمام این طراحی با دقت هرچه تمام نر انجام شده است که هیچ خطا و clash در مونتاژ آنوجود ندارد.
