پروژه شرکت یافته در چهارمین دوره مسابقات طراحی انجمن کتیای ایران

ircatia.ir Competition 2017



















توضیحات پروژه:





تیکنر معدنی چیست ؟



تیکنر به منظور تصفیه پساب معادن همچون آهن، مس، آلومینیوم و سنگبری ها طراحی و ساخته میشود . از آنجایی که پساب این صنایع حاوی ذرات معلق و دارای چگالی بالایی می باشد ، می توان با طراحی و ساخت تیکنر ، از آب تصفیه شده در خط تولید استفاده نمود و در هزینه های بهره برداری واحدهای تولیدی صرفه جویی بالایی ایجاد نمود.در طراحی و ساخت تیکنر، پساب ورودی دارای جامدات بالایی می باشد و به دلیل اختلاف دانسیته بین ذرات و مایع، این ذرات ته نشین گردیده و به صورت جریان تغلیظیاUnder flowاز کف مخزن جدا می گردد. آب تصفیه شده در جریان سر ریزOver flowخارج می گردد.

طراحی و ساخت تیکنر :

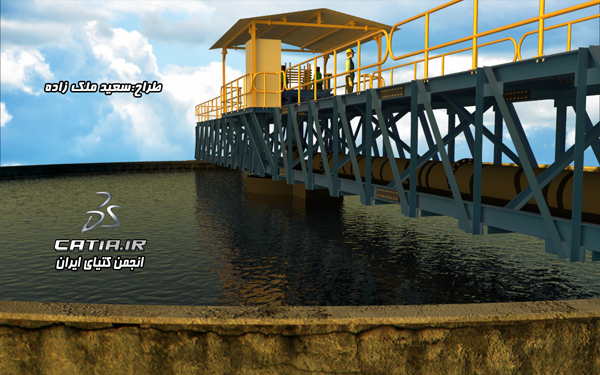

این تیکنر معدنی بوسیله نرم افزار کتیا در مدت ۱ماه طراحی گردید و شامل تقریبا۱۰۰۰  قطعه مختلف میباشد .

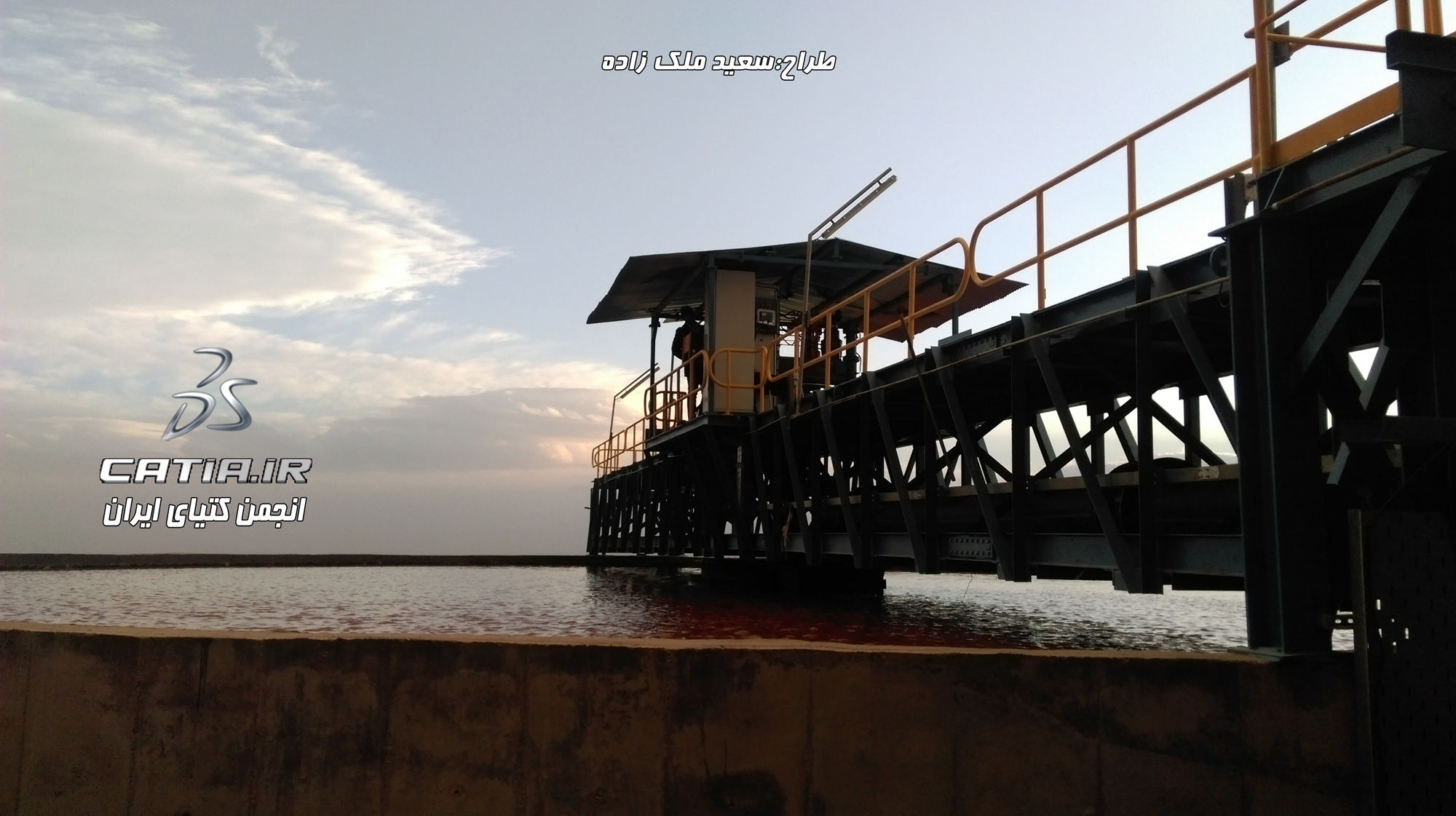

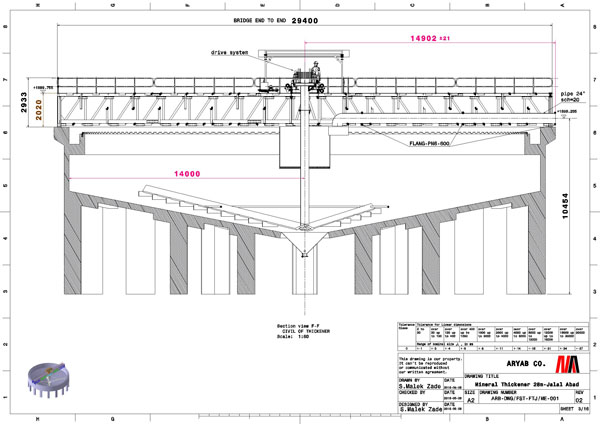

ساخت این تیکنر بعد از تایید طرح نهایی توسط شرکت فنی و مهندسی نگین آسیا آریاب در مدت حدودا ۵ماه ساخته و در محل سایت زرند کرمان نصب گردید . تیکنر معدنی شامل تجهیزات اصلی زیر میباشد که در شکل شماتیک مشخص میباشد .  همچنین این تیکنر دارای قطر ۳۰متر میباشد و در ارتفاع 10.5 متری زمین بنا شده است .(که ابعاد را در نقشه زیر مشاهده می نمایید.)





مهمترین قسمت تیکنر معدنی ، طراحی خاص سیستم محرک  (drive)میباشد که در وسط پل نصب گردیده است و بوسیله۴موتورهیدرولیکی هرکدام با قدرت۲۱ kwو چهار چرخ دنده منحصر بفرد با طراحی خاص قدرت را به یک بلبرینگ کفگرد بزرگ به قطر ۱.۵متر انتقال می دهند و باعث چرخش پره های تیکنر میگردد . همچنین دو جک در دو طرف سیستم محرک وجود دارد که بوسیله طراحی خاص سیستم محرک ، پره های تیکنر را بالا و پایین میبرد

از دیگر قسمتهای تیکنر معدنی میتوان به موارد زیر اشاره نمود :

هیدرولیک پاور یونیت: داراییک مخزن روغن 200 لیتری ،دو عدد الکترو موتور 15و 4  kwو تجهیزات کنترلی هیدرولیکی میباشد . وظیفه پاور یونیتایجاد فشار لازم برای روغن مورد استفاده در ۴موتور هیدرولیکی سیستم محرک و جک های بالا بر میباشد .

الکتریکالیونیتیا تابلو برق: دارای تجهیزات الکتریکی برای کنترل و تنظیم نمودن تجهیزات الکتریکی بکار رفته مثل موتور های الکتریکی و سنسورهای بکار رفته در مکان های مختلف تیکنر میباشد.

و همچنین دیگر تجهیزات مانند سایه بان ، لوله ورودی ،پره ها و ... .
